V锥流量计

发布时间:2021-01-17 19:08

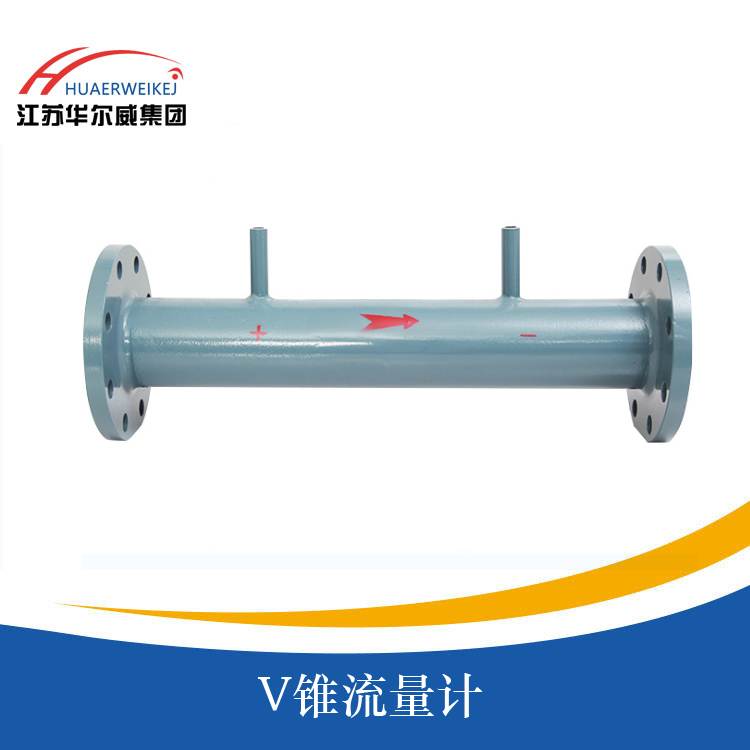

V锥流量计

产品概述

/ product introduction
V锥流量计属于边壁收缩式节流装置。是一种基于差压原理进行流量测量的流量仪表。其结构是在管道中心悬挂一个与管道同轴的V形锥体。流体经过时,V形锥体将流体逐渐地节流收缩到...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction V锥流量计属于边壁收缩式节流装置。是一种基于差压原理进行流量测量的流量仪表。其结构是在管道中心悬挂一个与管道同轴的V形锥体。流体经过时,V形锥体将流体逐渐地节流收缩到管道的内边壁。V形锥流量传感器与差压变送器、显示仪表(或计算机)组成可实现流量的测量。V形锥特殊的结构具有很多的优点:如直管段要求短,适合脏污介质的测量,重复性好,相对孔板使用寿命长等等。因此可广泛应用于冶金、电力、化工、供热等工业的流量测量中。

产品特点

/  product characteristic
●所需直管段短: V形锥特殊的结构能减弱速度分布中的凸形状,使其具有整流的特性。正是这种自整流的特性,使其对前后直管段的要求大大缩短。一般上游0~3D,下游0~1D。
●使用寿命长、长期稳定性好:V形锥具有自混合器的功能。当非均相流体流经V形锥时,非均相流体会自行混合而变成均速流体,从而达到有效的流量测量。
●重复性在0.1%左右, 流出系数不确定度为±0.5%:V形锥的相对压力损失低于孔板,V形锥总体差压又低于孔板(相同工况和β值下),因此V形锥的总体压损低于孔板。

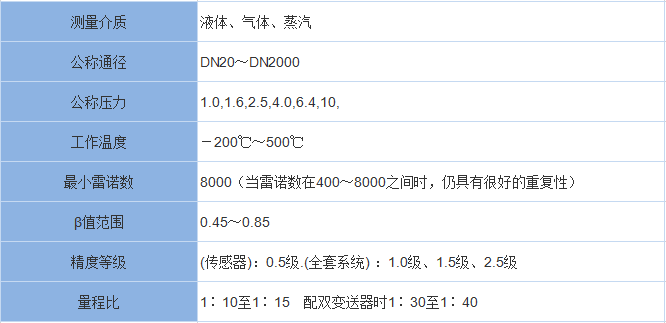

技术参数

/  technical parameters
V锥流量计(图1)

产品选型

/  product selection
一、选型表
型 号 说    明
HW-VS V锥流量计、
  代号 口径(mm)
  15~3000 DN15~DN3000mm
    各部件材料材质
  代码 锥体 钢管 法兰
  A SS304 20# 20#
  B SS304 15CrMo 15CrMo
  C SS304 SS304 20#
  D SS304 SS304 SS304
  E SS316L SS304 SS304
  G SS316L SS316L SS316L
  # 其它材质
  代号 介质
  1 液体
  2 气体
  3 蒸汽
  4 高温介质
  代号 补偿形式
  P 不带压力、温度补偿
  Q 带压力、温度补偿输出
  代号 连接形式
  L 螺纹连接(适用于小口径)
  W 法兰连接
  代号 压力等级
  0 0.25MPa
  1 0.6 MPa
  2 1.0 MPa
  3 1.6 MPa
  4 2.5 MPa
  5 4.0 MPa
  6 6.3 MPa

二、订货须知
订货时请详细提供以下数据:
1、被测介质 ;
2、大、常用、 小流量 ;
3、工作压力、工作温度 、 高压力、 高温度;
4、介质密度、粘度 ;
5、管道材质、内径、外径 ;
6、现场管道敷设情况和局部阻力件形式。
注:V锥流量计需选配:差压变送器、三阀组、针型阀、冷凝罐、冷凝圈、压力变送器、温度变送器、智能计算仪。

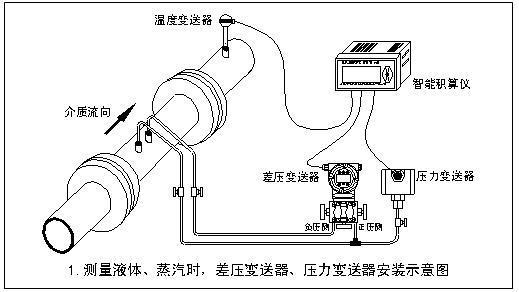

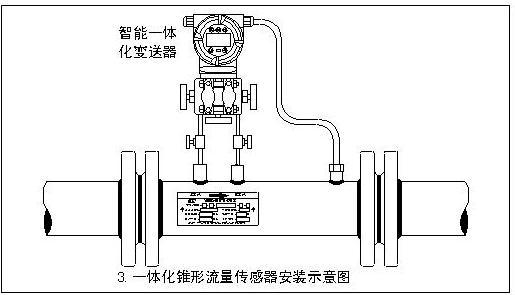

三、安装示意图
V锥流量计(图2)V锥流量计(图3)
