不锈钢双金属温度计

发布时间:2021-01-17 19:57

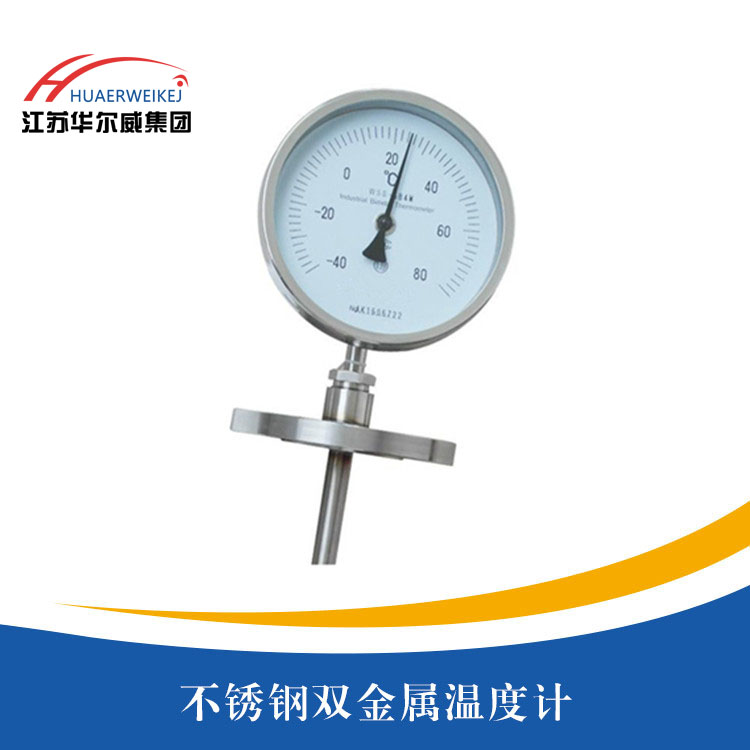

不锈钢双金属温度计

产品概述

/ product introduction
不锈钢双金属温度计是一种测量中低温度的现场检测仪表。不锈钢双金属温度计采用多圈直螺旋双金属片制造的,适合温度测量中地范围温度的现场检测工业仪表,可以直接测量各种生...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction 不锈钢双金属温度计是一种测量中低温度的现场检测仪表。不锈钢双金属温度计采用多圈直螺旋双金属片制造的,适合温度测量中地范围温度的现场检测工业仪表,可以直接测量各种过程中的-80℃~ 600℃范围内液体、蒸汽和气体介质温度。电接点双金属温度计,能在工作温度超过给定值时,自动发出控制信号以切断电源或报警,可以代替工业玻璃水银温度计,广泛用于工业现场和科技部门。

产品特点

/  product characteristic
●现场显示温度,直观方便;
●具有自动切断电源和报警功能;
●可靠,使用寿命长;
●多种结构形式,可满足不同要求。

技术参数

/  technical parameters
●产品执行标准:JB/T8803-1998  GB3836-83;
●标度盘公称直径:100;
●精度等级:1.0、1.5;
●热响应时间:≤40S;
●防护等级:IP55;
●正常工作大气条件:温度-25~+55℃,相对湿度≤85%;
●设定点误差:设定点误差应不超过基本误差限的1.5倍;
●切换差:切换差应不超过基本误差限的1.5倍;
●切换重复性:切换重复性上限范围不大于基本误差限正值的1/2。


产品选型

/  product selection

1、流量范围

测量范围℃ 适用范围
工业、商业 实验室、小型
-80~+40
-40~+80
0~50
0~100
0~200
0~300
0~400
0~500
0~600

2、外形尺寸

形式 A B C E L d
轴向型 65 23 73 - 75
100
150
200
300
400
500
750
1000
Φ6
Φ8
Φ10
105 23 73 -
155 23 73 -
径向型 65 50 110 34
105 50 110 34
105 50 110 34
135°向型 105 23 85 -
155 23 85 -
万向型 105 23 178 120
155 23 178 120

3、选型表

HW-   华尔威公司标识
系列号  WSS   双金属温度计
表盘公称直径  -3   Φ60
 -4   Φ100
 -5   Φ150
表盘形式  0   轴向(直型)
 1   径向(角型)
 2   135°向(钝角型)
 8   万向(可调角型)
安装固定形式  0   无固定装置
 1   可动外螺纹
 2   可动内螺纹
 3   固定螺纹
 4   固定法兰
 5   卡套螺纹
 6   卡套法兰
保护形式 -   普通型
 W   防护型
 F   防腐型

4、型号规格

轴向型双金属温度计

型号 测温范围 精度等级 保护管材料 规格 安装固定形式
D L
WSS-300
-40~+80
-80~+40
0~50
0~100
0~150
0~200
0~300
0~400
0~500
0 ~ 600
1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60 75
100
150
200
300
400
500
750
1000
无固定装置
WSS-400 Φ100
WSS-500 Φ150
WSS-301 Φ60 可动外螺纹
WSS-401 Φ100
WSS-501 Φ150
WSS-302 Φ60 可动内螺纹
WSS-402 Φ100
WSS-502 Φ150
WSS-303 Φ60 固定螺纹
WSS-403 Φ100
WSS-503 Φ150
WSS-304 Φ60 固定法兰
WSS-404 Φ100
WSS-504 Φ150
WSS-305 Φ60 卡套螺纹
WSS-405 Φ100
WSS-505 Φ150
WSS-306 Φ60
WSS-406 Φ100 卡套法兰
WSS-506 Φ150


径向型双金属温度计

型号 测温范围 精度等级 保护管材料 规格 安装固定形式
D L
WSS-310
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
0 ~ 600
1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60 75
100
150
200
300
400
500
750
1000
无固定装置
WSS-410 Φ100
WSS-510 Φ150
WSS-311 Φ60 可动外螺纹
WSS-411 Φ100
WSS-511 Φ150
WSS-312 Φ60 可动内螺纹
WSS-412 Φ100
WSS-512 Φ150
WSS-313 Φ60 固定螺纹
WSS-413 Φ100
WSS-513 Φ150
WSS-314 Φ60 固定法兰
WSS-414 Φ100
WSS-514 Φ150
WSS-315 Φ60 卡套螺纹
WSS-415 Φ100
WSS-515 Φ150
WSS-316 Φ60
WSS-416 Φ100 卡套法兰
WSS-516 Φ150


万向型双金属温度计

型号 测温范围 精度等级 保护管材料 规格 安装固定形式
D L
WSS-480
-40~+80
-80~+40
0~50
0~100
0~150
0~200
0~300
0~400
0~500
0 ~ 600
1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100 75
100
150
200
300
400
500
750
1000
无固定装置
WSS-580 Φ150
WSS-481 Φ100 可动外螺纹
WSS-581 Φ150
WSS-482 Φ100 可动内螺纹
WSS-582 Φ150
WSS-483 Φ100 固定螺纹
WSS-583 Φ150
WSS-484 Φ100 固定法兰
WSS-584 Φ150
WSS-485 Φ100 卡套螺纹
WSS-585 Φ150
WSS-486 Φ100 卡套法兰
WSS-586 Φ150


135°向型双金属温度计

型号 测温范围 精度等级 保护管材料 规格 安装固定形式
D L
WSS-420 0~50
0~100
0~150
0~200
0~300
0~400
0~500
0 ~ 600
1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100 75
100
150
200
300
400
500
750
1000
无固定装置
WSS-520 Φ150
WSS-421 Φ100 可动外螺纹
WSS-521 Φ150
WSS-422 Φ100 可动内螺纹
WSS-522 Φ150
WSS-423 Φ100 固定螺纹
WSS-523 Φ150
WSS-424 Φ100 固定法兰
WSS-524 Φ150
WSS-425 Φ100 卡套螺纹
WSS-525 Φ150
WSS-426 Φ100 卡套法兰
WSS-526 Φ150


备注:
选型须知:请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例:万向型双金属温度计,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,
长度450mm WSS-481, 0~400℃,L=450, M27×2,1.5级
