中圆图记录仪

发布时间:2021-01-17 20:03
中圆图记录仪

产品概述

/ product introduction
HW-XWG系列中圆图记录仪具有高的价格性能比。产品采用高新光电集成电路技术,来控制报警系统,具有独立报警、报警精度高、结构简单、体积小、重量轻、性能可靠、刻度清晰、灵...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction
HW-XWG系列中圆图记录仪具有高的价格性能比。产品采用高新光电集成电路技术,来控制报警系统,具有独立报警、报警精度高、结构简单、体积小、重量轻、性能可靠、刻度清晰、灵敏度高、记录稳定、维修方便等特点。广泛应用在化工、治金、钢铁、机械、石油、发电、水泥等工矿企业及科研单位,用于对被测对象进行自动测量显示记录,如果带有不同类型的附加装置,还能对被测对象进行各种自动调节功能。
HW-XWG系列中圆图记录仪配用各种变送器,在记录仪的核心部分(平衡用滑线电阻),采用了导电塑料电位器,提高了分辨率,使用寿命比贵金属绕线式高十倍以上,代替了传统圆图的多齿轮传动结构,减少了仪表构件,从而提高了仪表的可靠性。


产品特点

/  product characteristic
●具有独立报警、报警精度高;
●结构简单、性能可靠;
●体积小、重量轻;
●刻度清晰、灵敏度高;
●记录稳定、维修方便等特点。

技术参数

/  technical parameters
●指示精度:±0.5%
●记录精度:±1%
●控制精度:±0.5%
●设定范围:0~100%(两组)
●行程时间:≤5S
●指示不灵敏区:±0.25%
●标尺刻度长:550mm
●记录有效宽度:87.5mm
●记录走纸速度:24小时/周
●输出接点容量:交流220V1A(交流无感负载);直流28V2A (纯阻负载)
●工作环境:温度0~50℃ 相对湿度≤90%
●电源电压:220V±10%   50Hz±5%
●消耗功率:≤20VA
●仪表重量:8kg
●外形尺寸:280×288×200
●开孔尺寸:260×260

产品选型

/  product selection
1、选型表

型   号

类   别

附加装置

XWGHW-100

XQGHW-100

单笔连续记录

XWGHW-101

XQGHW-101

单笔连续记录

有电接点设定

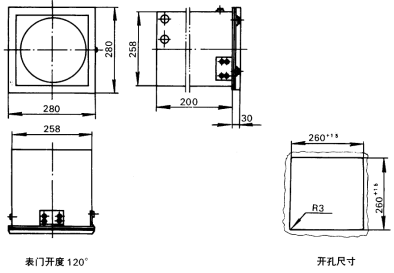

2、安装开孔尺寸
中圆图记录仪(图1)
