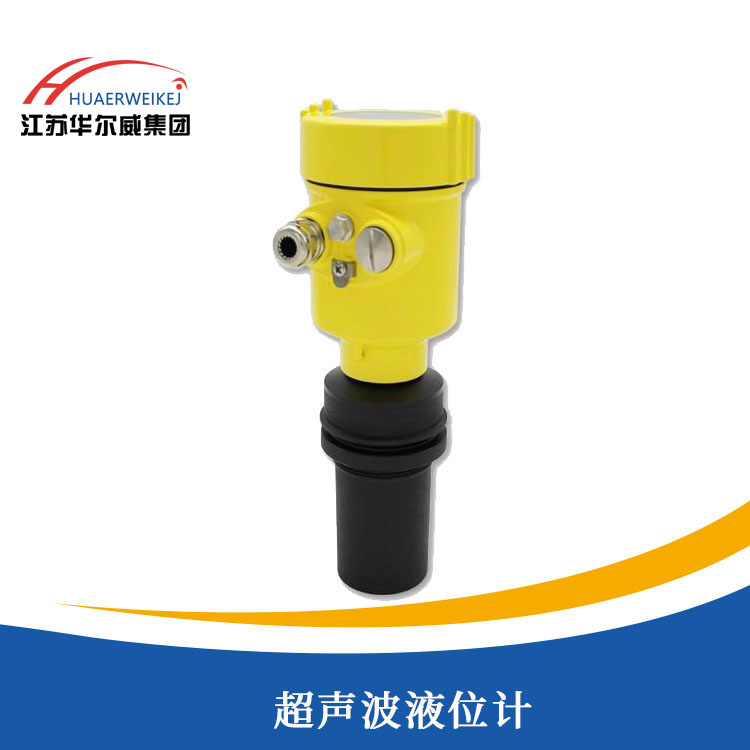

超声波液位计
产品简介
/ product introduction 超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中，超声波脉冲由传感器（换能器）发出声波经物体表面反射后被同一传感器接收，由接收电路，滤波电路，包络电路，转换成处理器可识别的电信号，处理器记录下超声波发射和接收之间的时间，从而计算出传感器到被测物体的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。超声波液位计具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。超声波液位计可通过4～20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。产品特点
/ product characteristic技术参数
/ technical parameters| 功能 |
一体型 |
分体型 |
|
量程 |
5米;10米;15米;20米;30米;40米;50米;60米; |
5米;10米;15米;20米;30米;40米;50米;60米;70米; |
|
测量精度 |
0.5%-1.0% |
0.5%-1.0% |
|
分辨率 |
3mm或0.1%（取大者） |
3mm或0.1%（取大者） |
|
显示 |
中文液晶显示 |
中文液晶显示 |
|
模拟输出 |
4线制4～20mA/510Ω负载 |
4～20mA/510Ω负载 |
|
继电器输出 |
可选配2组AC250V/8A |
（可选配）单通道为2组，双通道是4组AC250V/8A或DC30V/5A状态可编程 |
|
供电 |
标配24VDC |
标配220VAC+15%50Hz |
|
环境温度 |
显示仪表-20～+60℃， |
显示仪表-20～+60℃， |
|
通信 |
可选485，232通信（厂家协议） |
可选485，232通信（厂家协议） |
|
防护等级 |
显示仪表IP65，探头IP68 |
显示仪表IP65，探头IP68 |
|
探头电缆 |
无 |
可达100米，标配10米 |
|
探头安装 |
根据量程和探头的选型 |
根据量程和探头的选型 |
|
产品功耗 |
分体式用24V电源供电，不带继电器功耗是100mA，带一个继电器是要120mA，2路继电器145mA,3路继电器要170mA，4路继电器要190mA. |
|
|
产品功耗 |
一体式四线制用24V电源供电，不带继电器功耗是80mA，带一个继电器是要105mA，2路继电器130mA, |
|
|
产品功耗 |
一体式二线制用24V电源供电，不能带继电器，功耗是30mA。具体功率如下： |
|
产品选型
/ product selection|
HW- CYW— |
超声波液位计 |
|||
|
型 式 |
A |
一体式两线制 |
||
| B |
一体式三线制 |
|||
|
C |
一体式四线制 |
|||
|
D |
分体式四线制精简型 |
|||
|
E |
分体式四线制标准型 |
|||
|
量 程 |
4 |
L=4m |
||
|
6 |
L=6m |
|||
|
8 |
L=8m |
|||
|
10 |
L=10m |
|||
|
12 |
L=12m |
|||
|
15 |
L=15m |
|||
|
20 |
L=20m |
|||
|
30 |
L=30m |
|||
|
40 |
L=40m |
|||
|
客户指定 |
L m |
|||
|
电源电压 |
D |
DC24V LCD液晶显示 |
||
|
E |
DC24V LED数码管显示 |
|||
|
A |
AC220V LCD液晶显示 |
|||
|
探头加长 |
mm |
|||
