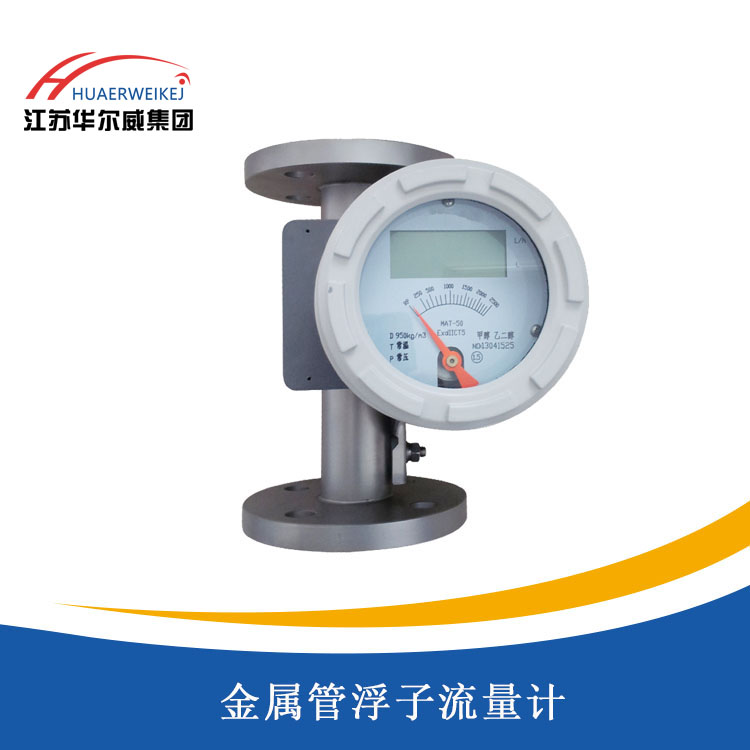

金属管浮子流量计

产品简介

/  product introduction 金属管浮子流量计采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，浮子能在锥形测量管中自由的上下移动，改变管道中的流通面积， 随着流量大小的变化，浮子在测量管中的垂直位置也发生相应的变化，通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上，指示流量值的大小。适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等复杂，恶劣环境条件及各种介质条件的流量测量过程中。
1、技术参数

测量范围	水：2.5～100000L/h
	空气：0.07～3000m³/h
量程比	10:1（DN≤100mm）
	5:1 （DN≤100mm）
精度等级	标准型1.5级，特殊订货可达1.0级
最大工作压力	DN15、DN25、DN40、DN50～4.0MPa
	DN80、DN100、DN150～1.6MPa
介质温度	普通型：-40℃～100℃
	高温型：-80℃～250℃
	内衬F46氟塑料：-40℃～+80℃，内衬PFTE-40℃～+120℃
环境温度	指针式：-40℃～+65℃
	智能型：-25℃～+65℃
连接方式	法兰连接、螺纹连接、卡箍连接
电气接口	M20×1.5（特殊要求可做）
防护等级	IP65
防爆等级	本安：ExibIICT4(配LB987S安全栅)   隔爆：ExdIIBT4
介质粘度	DN15≤5Mpa.s  DN25～150≤5Mpa.s
测量管材质	304不锈钢  316不锈钢，304或316L不锈钢内衬FTFE或F46
浮子材质	304或316（不锈钢）；FTFE或F46

2、外形尺寸

口径/压力	尺寸（mm）	Φd3	Φk	Φd2	b	f	L	h
15/4.0	95	45	65	4xΦ14	16	2	250	85
25/4.0	115	68	85	4xΦ14	18	2	250	85
50/4.0	165	102	125	4xΦ18	20	3	250	85
80/1.6	200	138	160	8xΦ18	20	3	250	85
100/1.6	220	162	180	8xΦ18	20	3	250	85
125/1.6	250	188	210	8xΦ18	22	3	400	85
150/1.6	285	218	240	8xΦ22	22	3	400	85

1、选型表

管道口径	结构形式		接液材质		附加结构
A	B	介质流向	C		D
DN15	Y10	下进上出	RRO	0Cr18Ni12Mo2Ti	F	防腐型
DN25	Y20	横进横出	RR1	1Cr18Ni9Ti	T	夹套型
DN50	Y30	同侧进出	RP	（聚四氟乙烯）	Z	阻尼型
DN80	Y40	异侧进出	Ti	（钛合金）	G	高温型
DN100	Y50	底侧进出	RL	316L	Y	高压型
DN125					B	防爆型
DN150

2、流量范围

耐腐通径	普通通径	测量范围		最大压力损失
DN（mm）	DN（mm）	空气20℃ m3/h	水（20℃）（L/h）	空气（KPa）	水（KPa）
15	15	0.05-0.5	1.6-16	7	6.4
		0.07-0.7	2.5-25	7.1	6.5
		0.11-1.1	4.0-40	7.2	6.5
		0.18-1.8	6.0-60	7.3	6.6
		0.28-2.8	10-100	7.5	6.6
		0.40-4.0	16-160	8	6.8
		0.70-7.0	25-250	10.8	7.2
		1.00-10	40-400	10	8.6
		1.60-16	60-600	14	11.1
25			80-800		14
	25	3.00-30	100-1000	7.7	7
		4.50-45	160-1600	8.8	8
		7.00-70	250-2500	12	10.8
		11-110	400-4000	19	15.8
50			500-5000		16.2
	50	18-180	600-6000	8.6	8.1
		25-250	1000-10000	10.4	11
80		40-400	1600-16000	12.6	17
	80	50-500	2000-20000	15.5	6.3
100		75-750	2500-25000	17.2	8.1
	100	100-1000	4000-40000		9.5
125		160-1600	6000-60000		10
	125	250-2500	8000-80000		16
150			10000-100000		20
		300-3000	12-120m3/h		20
		400-4000	15-150m3/h		25

3、安装规范
